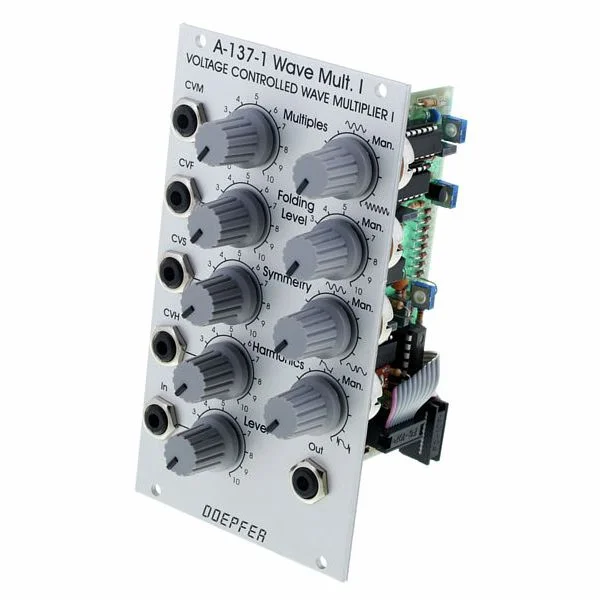

Doepfer A-137-1 Wave Multiplier I

Description

Wave Multiplier

A-137-1 ist ein spannungsgesteuerter Wellenform-Vervielfacher (Wave-Multiiplier). The Grundidee eines Wave-Multipliers ist die Vervielfachung der Wellenform eines eintreffenden Audio-Signals (z.B. Dreieck/Sinus/Sägezahn eines VCOs) innerhalb einer Periode. Dies erzeugt zusätzliche Obertönen (Harmonische) in dem Audio-Signal. Die Periodendauer und damit auch die Tonhöhe des Signals bleiben dabei unverändert – im Gegensatz zu einer Frequenz-Vervielfachung wie etwa mit dem PLL-Modul A-196.

Der A-137-1 arbeitet als eine Art „inverses Tiefpassfilter“, d.h. er fügt einem obertonarmen Signal zusätzliche Harmonische hinzu, wohingegen ein Tiefpassfilter (z.B. A-120) aus einem obertonreichen Signal Obertöne ausfiltert. Daher erhält man beim A-137 die besten Resultate in Verbindung mit vergleichsweise obertonarmen Kurvenformen (z.B. Dreieck, Sinus) als Eingangssignal. Bei obertonreichen Eingangssignalen (z.B. Sägezahn) kann der A-137 zwar ebenfalls eingesetzt werden, der Effekt ist dann jedoch nicht so spektakulär wie etwa bei einem Dreiecksignal. Bei Rechtecksignalen ist der Effekt des A-137 kaum spürbar.

Der Multiples Parameter (manuell und per Steuerspannung einstellbar) definiert die Anzahl der Wellenform-Vervielfachungen innerhalb einer Periode. Die beiden Parameter Folding Level und Symmetry (beide manuell und per Steuerspannung einstellbar) legen den oberen und unteren Pegel, bei dem die Faltung des Signals (d.h. das „Umklappen“ der Welle) stattfindet. In der untenstehenden Skizze ist die Funktion dieser beiden Parameter grafisch dargestellt. Der Harmonics Parameter (manuell und per Steuerspannung einstellbar) fügt weitere Obertöne hinzu (d.h. zusätzlich zu den durch die Wellenform-Vervielfachung entstehenden Harmonischen), und zwar durch Schärfen der Wellenform-Kanten (Verstärkung und Begrenzung) und Hinzufügen von Overshoot Peaks (gedämpfte Wellen an den Kanten).

Input Level um unterschiedliche Eingangspegel für den optimalen Effekt des Moduls anzupassen

Multiples: Zahl der Kurvenvervielfachungen, manuelle Einstellung

Harmonics: Hinzufügen zusätzlicher Harmonische durch einen Effekt ähnlich der Resonanz bei Filtern, manuelle Einstellung

Folding Level: Wert des oberem und unteren Faltungspegels, zur Erklärung siehe untenstehende Skizze, manuelle Einstellung

Symmetry: Symmetrie von oberem und unterem Faltungspegel, zur Erklärung siehe untenstehende Skizze, manuelle Einstellung

Breite: 14 TE / HP

Tiefe: 65 mm

Strombedarf: +40 mA (+12 V) / -20 mA (-12 V)

Ein/Ausgänge:

Audio In – auch für Steuerspannungen geeignet

Multiples CV In: Steuerspannungseingang für die Zahl der Kurvenvervielfachungen, mit Abschwächer

Harmonics CV In: Steuerspannungseingang für den Harmonics-Parameter, mit Abschwächer

Folding Level CV In: Steuerspannungseingang für den Faltungspegel, mit Abschwächer

Symmetry CV In: Steuerspannungseingang für die Faltungssymmetrie, mit Abschwächer

Audio Out: Ausgang für das bearbeitete Audio- bzw. Steuersignal
